产品概述 PRODUCT BRIEF

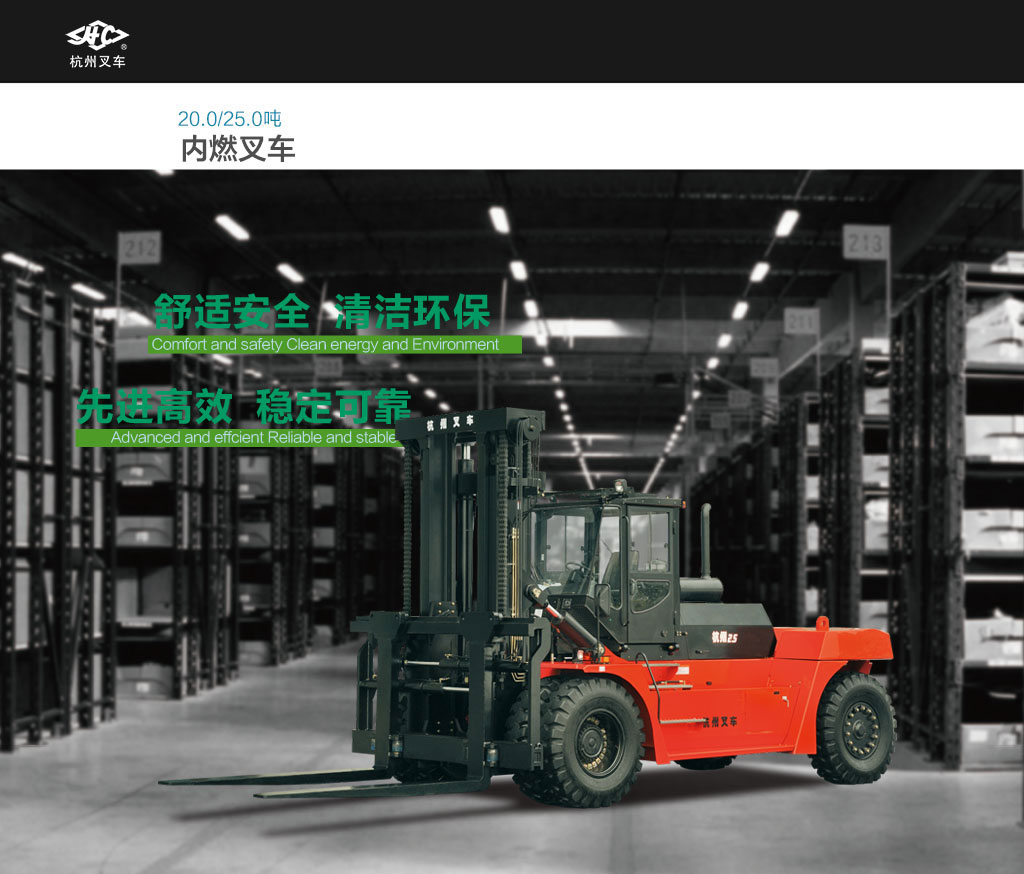

● 20-25吨叉车，主要关键件选用厂家配套产品，整车性能优良、可靠耐用，安全性高、产品外观大气沉稳、简洁明快。产品用途广泛，适用于港口、铁路、钢铁等繁重工况的工作环境。

•

  ● 可大角度倾翻的驾驶室设计以及易于开启的机罩，方便了整车的维护保养。

•

  ● 人机工程技术，大
  幅度改善了操作舒适性。

•

  ● 人机工程技术，大
  幅度改善了操作舒适性。

•

  ● 宽视野门架以及齐备的照
  明系统，提供了优越的视野，是操作更快、更安全。

•

  ● 宽视野门架以及齐备的照
  明系统，提供了优越的视野，是操作更快、更安全。

•


产品简介 PRODUCT INTRODUCTION

01/产品简介

● 动力系统：康明斯公司QSC8.3增压发动机，排放符合EPA3和EU丨丨丨要求；高性能、低油耗，低速大扭矩，储备功率大。配备大规格板翅式复合散热器，吸风式风扇，降低进风口温度，增加冷却系统可靠性。康明斯推荐认可的专用外围附件，保证发动机的正常使用与维护。可选装双级空滤。

● 传动系统：德国采埃孚公司动力换档变速箱，采用TCU微电子控制变速箱比例操纵阀，实现动力不中断自动平和换档，无需司机人工换档操作。故障显示器和方便的诊断仪插口，大大简化维修和保养。德国KESSLER公司重载驱动桥，两级减速，湿式多片行走制动器，系统全封闭免维护，适应繁重工况。

● 液压系统：美国派克组合液压阀、主液压泵、活塞式储能器。负荷传感液压系统，减少发动机的持续负载；远程液控操纵方式，简单方便，灵巧自如。增设多个液压检测点，简化维护和保养工作。

● 门架系统：加宽的二级门架，增强门架抗扭性，视野开阔;双限速阀油路，安全性更好。标配侧移调距。

● 制动系统：美国MICO液压动力制动阀、湿式多片行车制动和弹簧作用液压释放的钳盘式驻车制动系统，配温控强制冷却油路，安全可靠。

● 转向系统：单个双作用油缸的横置油缸式转向桥，全液压动力转向，转向优先，带负荷传感功能，实现轻松转向。

● 驾驶室：角处无框架连接大面积前窗玻璃，视野开阔；升降可倾式结构转向柱，高靠背悬浮式座椅，位置可调式液压操纵手柄装置，适应不同人员操作。手动可倾翻结构，开放叉车中前部维护保养空间。冷暖两用空调，内外循环两种通风模式，前后雨刮器、除雾除霜功能，给操作者带来舒适驾驶空间。

● 电气系统：采用座椅感知系统，提高驾驶操作的规范和安全性。采用CAN总线通讯系统，通过监示器和故障指示灯实时监控发动机、变速箱运行状态，便于快速故障诊断和排除；选用美国BASSMANN中央配电盒，紧凑、美观、清晰；仪表显示、警示功能齐全，使操作人员操作、观察各工作状态更加便利、直观。

产品配置 PRODUCT CONFIGURATION

标准配置

小时表
冷暖空调
水温表

可倾翻驾驶室

液压油箱液位计
四片多路阀
倒车蜂鸣器
板翅式散热器

油量表
牵引销
侧移调距叉
前大灯

花纹耐油轮胎
变矩器油标尺
全液压动力转向
发动机钥匙熄火

电喇叭
倒车镜
随车工具
标准货叉

倾斜油路自锁阀
车速里程表
变速箱油温表
橡胶踏板垫

充电指示
发动机转速表
标准座椅
油压报警

起升油路限速阀
空气滤清器
片式先导操纵阀
升降可倾式转向管柱

前组合灯
后组合灯
空档开关
预热指示

座椅感知系统
驾驶室前雨刮
驾驶室后雨刮

可选配置

用户指定颜色
工作灯

其它规格货叉

后视系统

警示灯

空气预滤器

产品参数 PRODUCT PARAMETER

● 产品和规格，如因改进而有变更时，将不另行通知，以实物为准。
