X系列

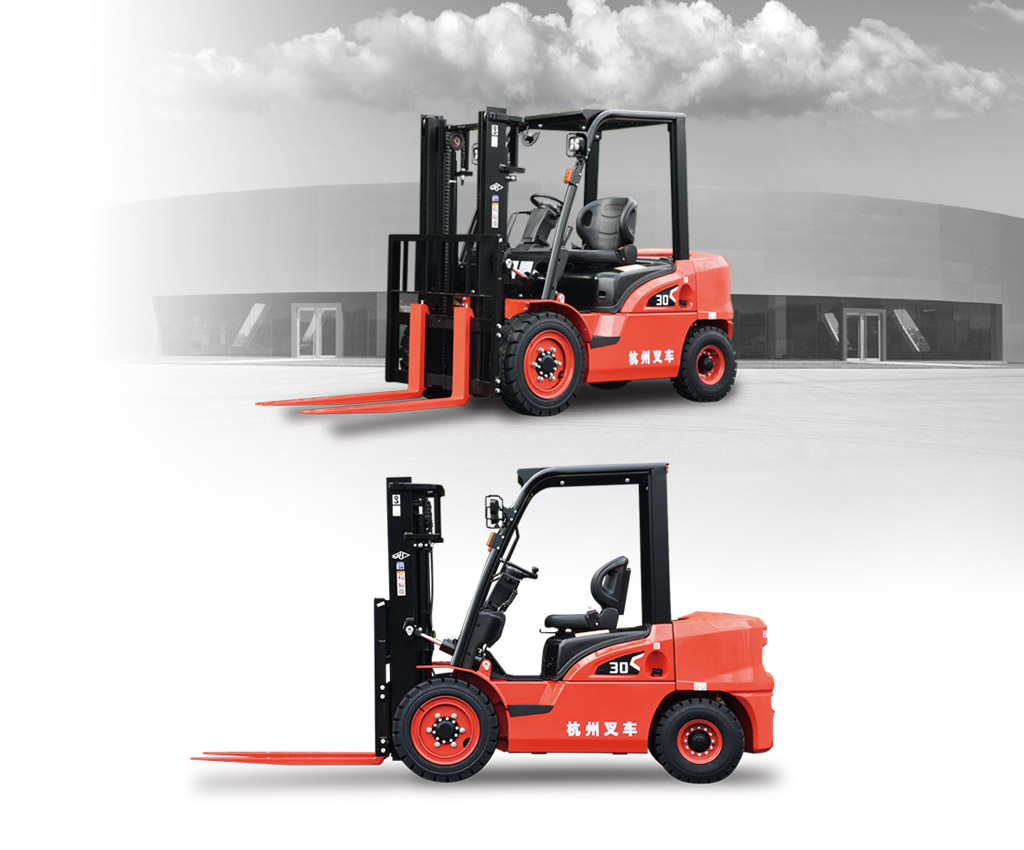

X系列1-3.8吨内燃叉车
发布:admin 发布时间:2019-06-27


产品概述 PRODUCT BRIEF

● X系列是杭叉在原有产品基础上,自主开发的内燃平衡重式叉车,通过对外观造型、节能环保、舒适性、安全性、可靠性的***升级,成为满足您全方位需求的叉车。


产品特点 PRODUCT BRIEF

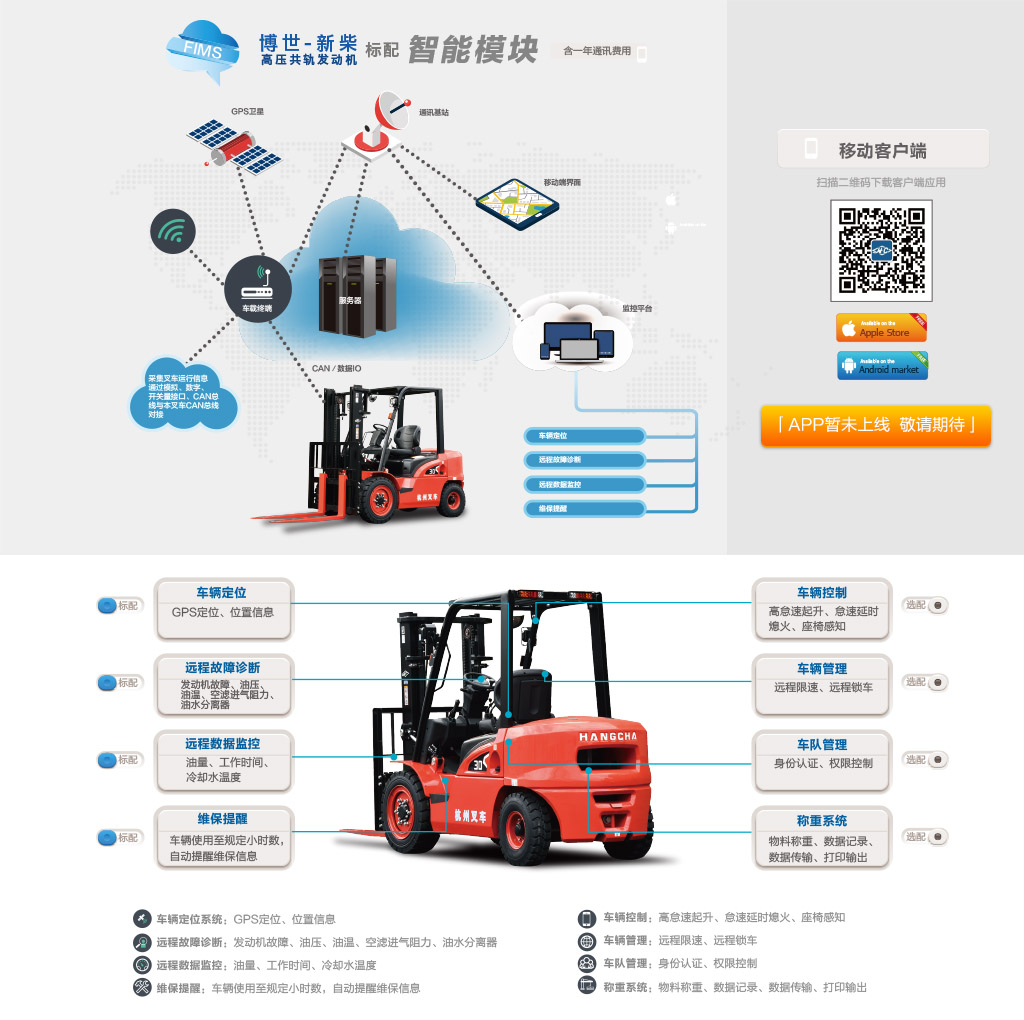

云智能叉车管理系统(FIMS)

● 云智能叉车管理系统是应用物联网和互联网技术,结合人工叉车实现车辆数据采集、车辆报警、车辆远程控制和诊断、车辆调度、物流跟踪等功能,帮助用户进行车辆管理,智能调度和智能物流管控,提升企业设备管理和物流管理水平,叉车云智能终端可无缝对接云智能叉车管理系统。

在传统的叉车上可以组合式搭载多种智能设备,使叉车具有通讯、自我感知、识别及信息交互能力。可搭载的智能设备有且不限:

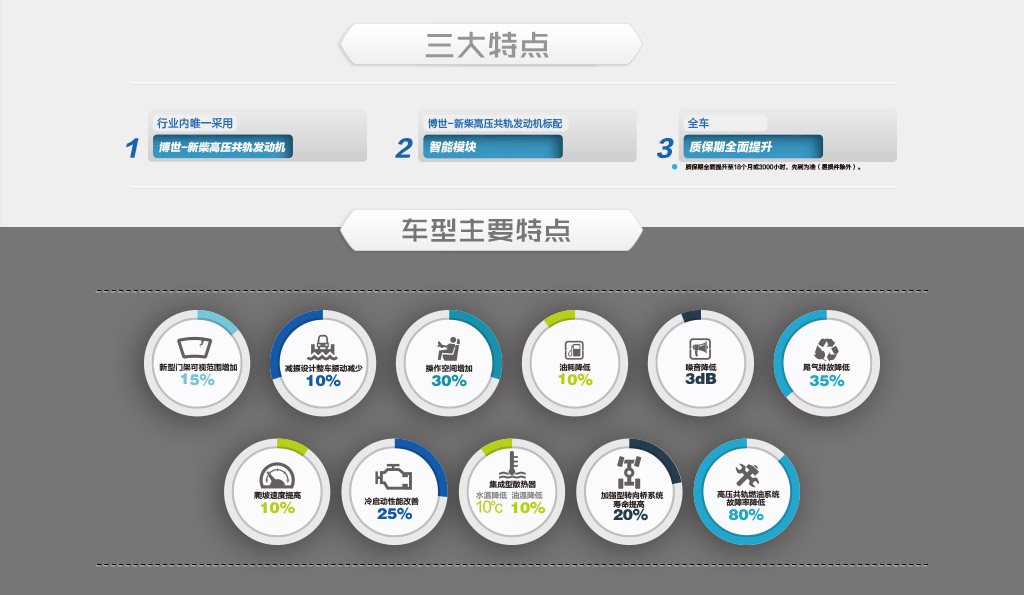

产品细节 PRODUCT BRIEF

  • ● 全车采用LED灯发光体,节能省电,同时大幅度提高灯具的性能和使用寿命。
    整车全部采用环保材料,减少对环境的危害。

  • ● 优化设计的大上车扶手,让上车更加便捷。

  • ● 全景后视镜提供了更加宽阔的后视视野,使驾驶更安全。

    ● 护顶架采用异型钢管,强度高,驾驶室密封性好。

  • ●整车美观,驾驶室密封性好。

  • ●采用新型槽钢,全新设计门架系统,驾驶室仪表台下移,大大提高驾驶员前方视野。

  • ● 全新开发的液晶仪表,功能更***、性能更稳定。

  • ● 实心轮胎,免维护,更耐用。

  • ● 防滑上车踏板,上车便利的同时也更安全。

  • ● 操作员驾驶安全,开启方便。

  • ●标配博世-新柴高压共轨电控发动机,采用高压多次喷射技术,动力输出强、烟度排放更低 、冷起动性能更好;能耗节省10%。

  • ● 全新的空气滤清器,增加了安全滤芯,使发动机进气更加清洁,动力更加充沛。。

  • ● 采用新一代集成电器盒,布局合理,方便保养及维修,防水性能更好。

  • ● 机罩开启角度大,可拆卸式左右机罩侧板,维护方便。

  • ● 采用散热性能更强、结构强度更高的铝质板翅式散热器,独立油散,优化散热通道,双通风孔平衡重,大大改善冷却效率,提高了重载作业的可靠性,确保发动机可靠工作。

  • ●通过优化设计平衡重,增大驾驶员后方视野。

  • ● 2-3.8t转向桥主销处轴承采用大号圆锥轴承,大直径转向油缸,顶部装缓冲块,大大提高转向桥的可靠性。

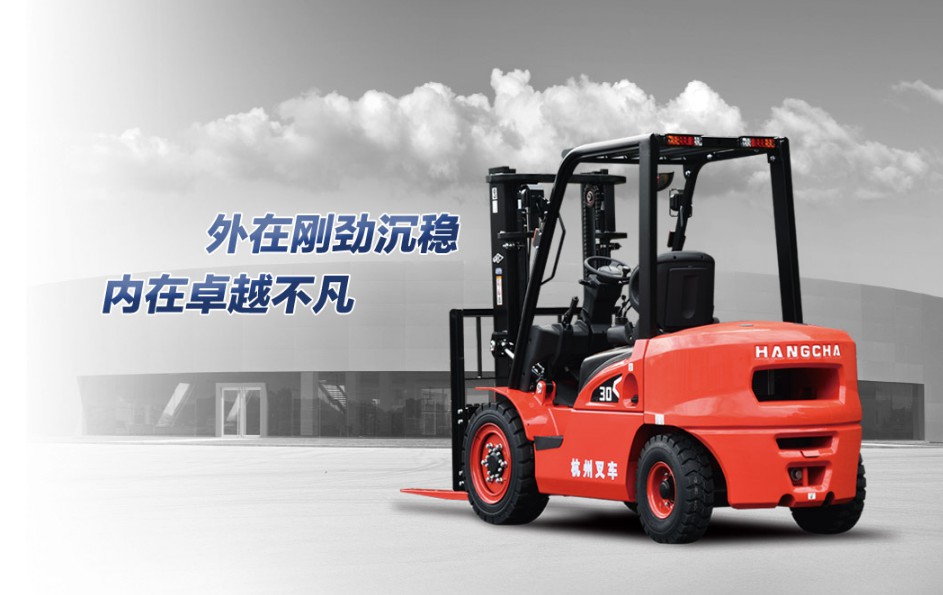

  • ● 采用全新理念的外观设计方法,流线型曲面造型设计,线条流畅,美观大方,外在刚劲沉稳,具有强大的视觉冲击力。
    ● 整车外形小巧,外观简洁,采用全新设计的大面积开模件,整车外观更加人性化。

  • ● 小直径方向盘和电液换向(液力传动)设计,轿车化双手柄组合开关,大幅度提升驾驶舒适性。

  • ●优化整车进排气系统,大容量排气消声器、***能进气消声器,整车噪音降低3dB。

  • ●减少仪表架后倾角度,采用整体机罩,大幅提升脚下空间,护顶架前腿大圆弧,拓宽驾驶空间。

    ●优化液压呼吸器结构,内置回油滤清器,提高液压系统寿命。


产品配置 PRODUCT CONFIGURATION

标准配置

维保提醒

LED工作灯

液压油吸油滤芯

电熄火

带安全带座椅

上下车防护踏板

空气滤清器

液压油标尺

牵引装置

起升油路限速阀

二片式多路阀

全液压动力转向

二级超宽视野门架

标准货叉

护顶防雨罩

标准护顶架

LED前小灯及后组合灯

起升和倾斜操纵杆

全景后视镜

文件夹

方向盘可调节装置

智能模块

预热提示

发动机油压报警

空挡安全开关

发动机罩气弹簧

变速箱油标尺(液力传动)

高性能轮胎

标准挡货架

电喇叭

油量表

组合液晶仪表

高位进气装置

茶杯架

拉索式停车制动(带自锁)

倾斜油路自锁阀

II(III)级货叉架

计时表

负载安全阀

充电提示

油冷却器(液力传动)

水温表

随车工具箱

倒车蜂鸣器

液压油回油滤芯

加长型上车把手

集成电器盒

油水分离器

发动机故障提示(电控发动机)

大型橡胶踏板垫

变速箱油温报警(液力传动)

倾斜油缸护套

选用装置和附件

双驱动轮

驾驶室

高位排气装置

用户指定颜色

驾驶室暖风机

LED后工作灯

排气防火装置

机罩加锁

双层隔热垫及机罩皮套

散热器网罩

实心轮胎

着色轮胎(白/绿)

中位排气装置

铜水箱

全悬浮座椅

排气净化装置

燃油箱盖加锁

速度表

辅助液压阀组件

灭火器

云智能叉车管理系统

后扶手带喇叭按钮

配重网罩

高低护顶架

双空滤器

里程表

限速器(电控发动机)

电源总开关

风扇保护装置

速度超速报警器

警灯

负荷传感系统

座椅感知系统

门架特殊装置

二级宽视野全自由门架

三级宽视野全自由门架

特殊二级宽视野门架

加宽货叉架

特殊货叉

选配属具

纸卷夹

旋转平抱夹

载荷稳定器

多用桶夹

软包夹

油桶夹

斜翻叉

起重臂

串杆

称重系统

侧移叉

旋转叉

货叉加长套

载荷推出器

纸箱夹

推位器

铲斗

吊钩

加长货叉


发动机配置表 Engine configuration

型号

康明斯QSF3.8

洋马4TNE98GCT(原尼桑) K21GCT(原尼桑) K25
代号

W43

W33W21W22
动力形式

柴油

柴油汽油汽油
额定功率kW/r/min

36/2500

42.1/230031.2/225037.4/2300
***大扭矩N·m/r/min

186/1500

186/1700143.7/1600176.5/1600
排量 mL

2800

331920642488
可配车型

1.0~3.8t

2.0~3.8t1.0~1.8t2.0~3.8t
传动

液力

液力液力液力


产品参数 PRODUCT PARAMETER

制造商                                   叉集团


型号
CPC(D)10-XRG71CPC(D)15-XRG71CPC(D)18-XRG71CPC(D)20-XRG72CPC(D)25-XRG72CPC(D)30-XRG72CPC(D)35-XRG72CPC(D)38-XRG72
动力形式
柴油柴油柴油柴油柴油柴油柴油柴油
额定起重量Q (kg)10001500175020002500300035003800
载荷***距c(mm)500500500500500500500500
自重kg27202720288034503850438047504950
自由提升高度h2 (mm)155155155160160165170170
门架起升***大高度h4 (mm)39553955395540454045414041404140

总长

(至货叉垂直面长度)

l2 (mm)22852285232025402610270027802810
总宽b1(mm)10901090109011551155122512251225

货叉尺寸

(厚度×宽度×长度)

l/s/e(mm)920×100×35920×100×35920×100×351070×122×401070×122×401070×122×451070×122×501070×122×50
***小转弯半径Wa (mm)20352035206022702330240024402480

***大行驶速度

(满载/空载)

km/h16.5/17.516.5/17.516.5/17.520/2120/2118/1918/1918/19

***大起升速度

(满载/空载)

m/s0.5/0.550.5/0.550.5/0.550.55/0.600.55/0.600.46/0.500.38/0.450.38/0.45
发动机制造厂家/型号
新柴4D27XG30新柴4D27XG30新柴4D27XG30新柴4D32XG30新柴4D32XG30新柴4D32XG30新柴4D32XG30新柴4D32XG30
发动机功率kW/r/min34/250034/250034/250045/250045/250045/250045/250045/2500
***大扭矩N·m/r/min140/1000-1800140/1000-1800140/1000-1800200/1000-2000200/1000-2000200/1000-2000200/1000-2000200/1000-2000
汽缸数量/排量mL4/26704/26704/26704/31684/31684/31684/31684/3168

● 产品和规格,如因改进而有变更时,将不另行通知,以实物为准。
