产品概述 PRODUCT BRIEF

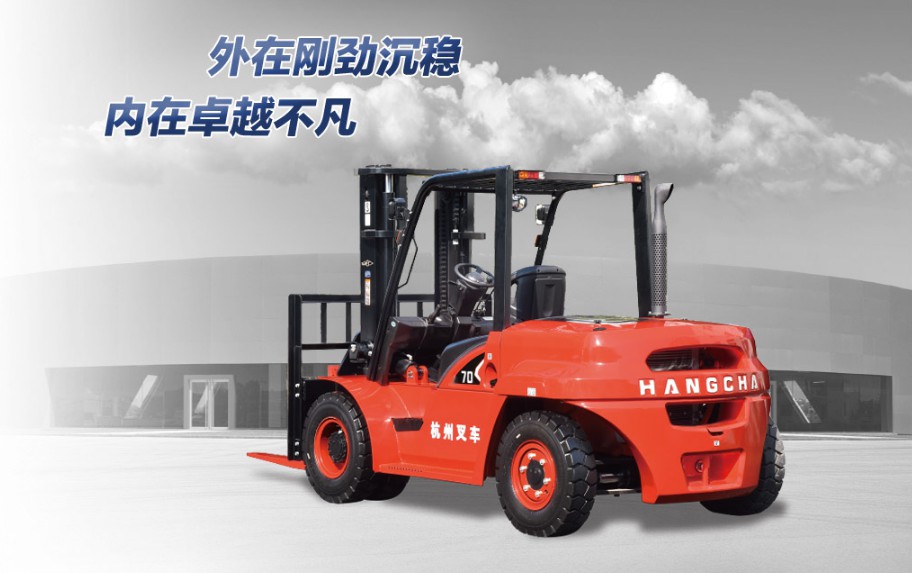

● X系列是杭叉在原有产品基础上，自主开发的内燃平衡重式叉车，通过对外观造型、节能环保、舒适性、安全性、可靠性的全面升级，成为满足您全方位需求的叉车。
产品特点 PRODUCT BRIEF
云智能叉车管理系统（FIMS）
● 云智能叉车管理系统是应用先进的物联网和互联网技术，结合人工叉车实现车辆数据采集、车辆报警、车辆远程控制和诊断、车辆调度、物流跟踪等功能，帮助用户进行车辆管理，智能调度和智能物流管控，提升企业设备管理和物流管理水平，叉车云智能终端可无缝对接云智能叉车管理系统。
在传统的叉车上可以组合式搭载多种智能设备，使叉车具有通讯、自我感知、识别及信息交互能力。可搭载的智能设备有且不限:
产品细节 PRODUCT BRIEF
● 全车采用LED灯发光体，节能省电，同时大幅度提高灯具的性能和使用寿命。
整车全部采用环保材料，减少对环境的危害。
● 优化设计的大上车扶手，让上车更加便捷。
● 全景后视镜提供了更加宽阔的后视视野，使驾驶更安全。
● 护顶架采用异型钢管，强度高，驾驶室密封性好。
●整车美观，驾驶室密封性好。
●采用新型槽钢，全新设计门架系统，驾驶室仪表台下移，大大提高驾驶员前方视野。
● 全新开发的液晶仪表，功能更全面、性能更稳定。
● 实心轮胎，免维护，更耐用。
● 防滑上车踏板，上车便利的同时也更安全。
● 操作员驾驶安全，开启方便。
●大包围靠背，标配安全带，更舒适、安全。
● 标配博世-玉柴高压共轨电控发动机，采用高压多次喷射技术，动力输出强、烟度排放更低 、冷起动性能更好；能耗节省10%。
● 全新的大流量空气滤清器，带有安全滤芯，使发动机进气更加清洁，动力更加充沛。
● 采用新一代集成电器盒，布局合理，方便保养及维修，防水性能更好。
● 机罩开启角度大，可拆卸式左右机罩侧板，维护方便。
●采用散热性能更强、结构强度更高的铝质板翅式散热器，独立油散，优化散热通道，双通风孔平衡重，大大改善冷却效率，提高了重载作业的可靠性，确保发动机可靠工作。
● 通过优化设计平衡重，增大驾驶员后方视野。
● 采用滚柱式全密封推力轴承，大直径转向油缸（5-7t），桥体减震装置，提高了转向桥的可靠性、舒适性。
● 采用全新理念的外观设计方法，流线型曲面造型设计，线条流畅，美观大方，外在刚劲沉稳，具有强大的视觉冲击力。
● 采用全新设计的大面积开模覆盖件，整车外形富有时代气息。
●小直径方向盘和电液换向（液力传动）设计，轿车化双手柄组合开关，大幅度提升驾驶舒适性。
●标配高位排气系统，防喷水型高位排气管，减少对周边环境的污染。
●减少仪表架后倾角度，采用整体机罩，大幅提升脚下空间，护顶架前腿大圆弧，拓宽驾驶空间。
●优化液压油箱呼吸器结构，标配液压油散，采用镀陶瓷技术的齿轮泵，液压系统寿命提高30%。
产品配置 PRODUCT CONFIGURATION
标准配置
标准安全带座椅
标准货叉
标准叉架体
标准挡货架（5-7t）
标准护顶架
护顶架防雨罩
二级宽视野门架
随车工具箱
空挡安全开关
鼓式制动器
牵引装置
高位排气装置
高位进气装置
电液换向
全液压动力转向
真空助力制动（5-7t）
动力制动（8.5-10t）
方向盘可调装置
拉索式停车制动
油水分离器指示灯
上下车防滑踏板
上车把手
大型橡胶踏板垫
空气滤清器
后视镜
发动机机罩气弹簧
液压油标尺
倾斜油路自锁阀
电熄火
蓄能器压力报警灯（8.5-10t）
港口型变速箱
起升油路限速阀
传动油精滤
分片式多路阀
液压油吸油滤芯
电喇叭
倒车蜂鸣器
前部组合灯
货叉液压调距（8.5-10t
水温表
前工作灯
后部组合灯
水温表
计时表
油量表
预热指示
充电指示
发动机油压报警灯
倾斜油缸护套
空滤报警指示灯
选用装置和附件
驾驶室
驾驶室暖风机
驾驶室空调
实心轮胎
清洁轮胎（白/绿
用户指定颜色
全悬浮座椅
中位排气装置
高低护顶架
进口制动器（5-7t）
座椅感知系统
燃油箱盖加锁
双空滤器
云智能叉车管理系统
发动机风扇保护罩
排气防火装置
机罩加锁
警灯
灭火器
LED后工作灯
电源总开关
后扶手带喇叭按钮
限速报警装置
自动换档系统
湿式制动驱动桥
门架特殊装置
二级宽视野全自由门架
宽视野全自由门架
特殊二级宽视野门架
加宽货叉架
特殊货叉
选配属具
纸卷夹
旋转平抱夹
载荷稳定器
多用桶夹
软包夹
油桶夹
斜翻叉
起重臂
串杆
称重系统
侧移叉
旋转叉
货叉加长套
载荷推出器
纸箱夹
推位器
铲斗
吊钩
加长货叉
发动机配置表 Engine configuration
| 型号 | 康明斯QSF3.8 | PSI-4.3L |
| 代号 | W70 | W57 |
| 动力形式 | 柴油 | 汽油/LPG |
| 额定功率kW/r/min | 86/2200 | 74/2300 |
| 最大扭矩N·m/r/min | 470/1100～1700 | 301/1700 |
| 排量 mL | 3760 | 4294 |
| 可配车型 | 5~10t | 5～7t |
| 传动 | 液 | 液力 |
产品参数 PRODUCT PARAMETER
| 制造商 | 杭叉集团 | |||||
|---|---|---|---|---|---|---|
| 型号 | CPCD50-XRG77 | CPCD60-XRG77 | CPCD70-XRG77 | CPCD85-XRG77 | CPCD100-XRG77 | |
| 动力形式 | 柴油 | 柴油 | 柴油 | 柴油 | 柴油 | |
| 额定起重量 | Q (kg) | 5000 | 6000 | 7000 | 8500 | 10000 |
| 载荷中心距 | c(mm) | 600 | 600 | 600 | 600 | 600 |
| 自重 | kg | 8150 | 8700 | 9400 | 11400 | 12900 |
| 门架起升最大高度 | h4 (mm) | 4407 | 4407 | 4407 | 4210 | 4555 |
| 护顶架高度 | h6 (mm) | 2430 | 2430 | 2430 | 2613 | 2613 |
| 总长（货叉垂直面长度） | l2(mm) | 3504 | 3534 | 3609 | 3902 | 4234 |
| 总宽 | b1(mm) | 1995 | 1995 | 1995 | 2165 | 2165 |
| 货叉尺寸 （长度×宽度×厚度） | l/e/s (mm) | 1200×150×60 | 1200×150×60 | 1200×150×65 | 1220×160×75 | 1220×160×80 |
| 最小转弯半径 | Wa(mm) | 3230 | 3280 | 3350 | 3630 | 3940 |
| 最大行驶速度 满载/空载 | km/h | 27/30 | 27/30 | 27/30 | 28/31 | 28/31 |
| 最大起升速度 满载/空载 | m/s | 0.54/0.58 | 0.54/0.58 | 0.48/0.51 | 0.39/0.42 | 0.33/0.35 |
| 下降速度 满载/空载 | m/s | 0.48/0.42 | 0.48/0.42 | 0.48/0.42 | 0.46/0.4 | 0.46/0.4 |
| 爬坡度 满载/空载 | % | 42/20 | 40/20 | 38/20 | 23/20 | 23/20 |
| 发动机厂家/型号 | 玉柴 YC4A115 | 玉柴 YC4A115 | 玉柴 YC4A115 | 玉柴 YC4A115 | 玉柴 YC4A115 | |
| 发动机功率 | kW/r/min | 85/2200 | 852200 | 85/2200 | 85/2200 | 852200 |
| 最大扭矩/转速 | N·m/r/min | 450/1400～1700 | 450/1400～1700 | 450/1400～1700 | 450/1400～1700 | 450/1400～1700 |
| 电瓶（电压/容量） | V/Ah | 2×12/90 | 2×12/90 | 2×12/90 | 2×12/90 | 2×12/90 |
● 产品和规格，如因改进而有变更时，将不另行通知，以实物为准。
